Grid Dolgu

Splash Grid Dolgu, su kalitesinin çok düşük olduğu tüm uygulamalarda kullanım için popüler bir seçimdir. Yüksek oranda askıda katı madde, yağ ve benzerleri içeren kirli soğutma suları için uygundur.

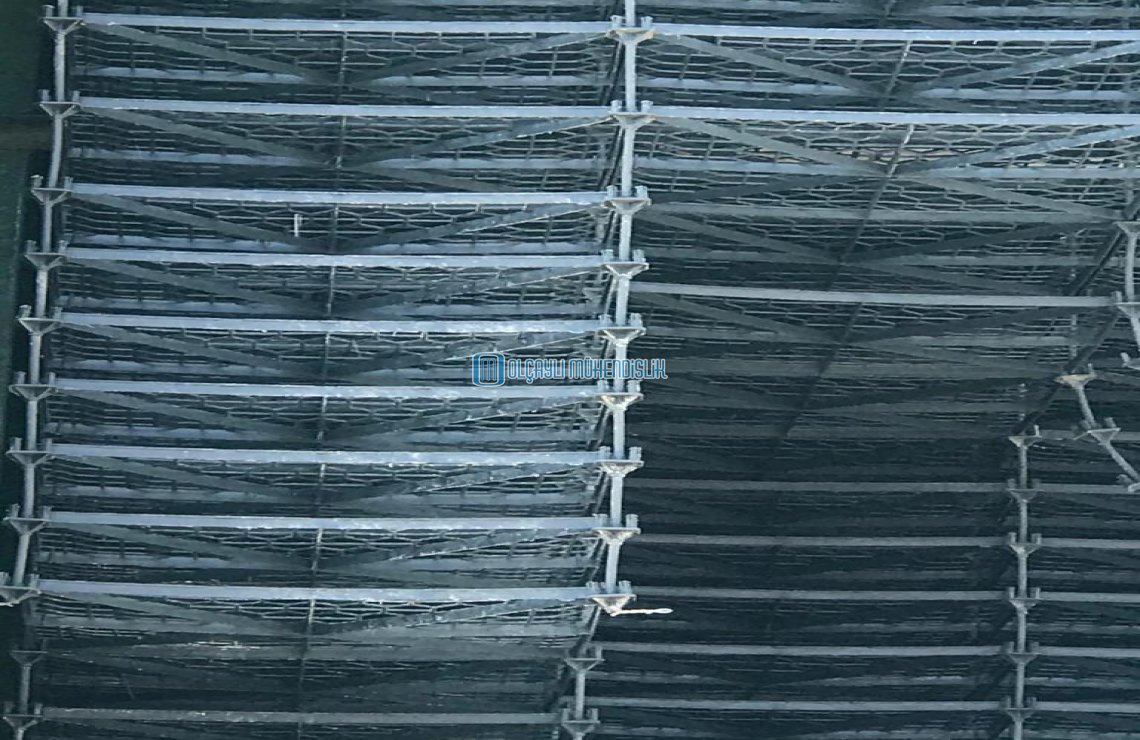

Termal tasarım koşullarına uygun olarak dolgu kat sayısına göre paslanmaz çelik teller vasıtasıyla yapıya asılır.

Her panel 180 derece döndürülerek bir alt kata asılır. Bu sayede suyun maksimum seviyede parçalanması sağlanır.
Grid Dolgu
Grid Dolgu
Teknik Özellikler

Malzeme
PP

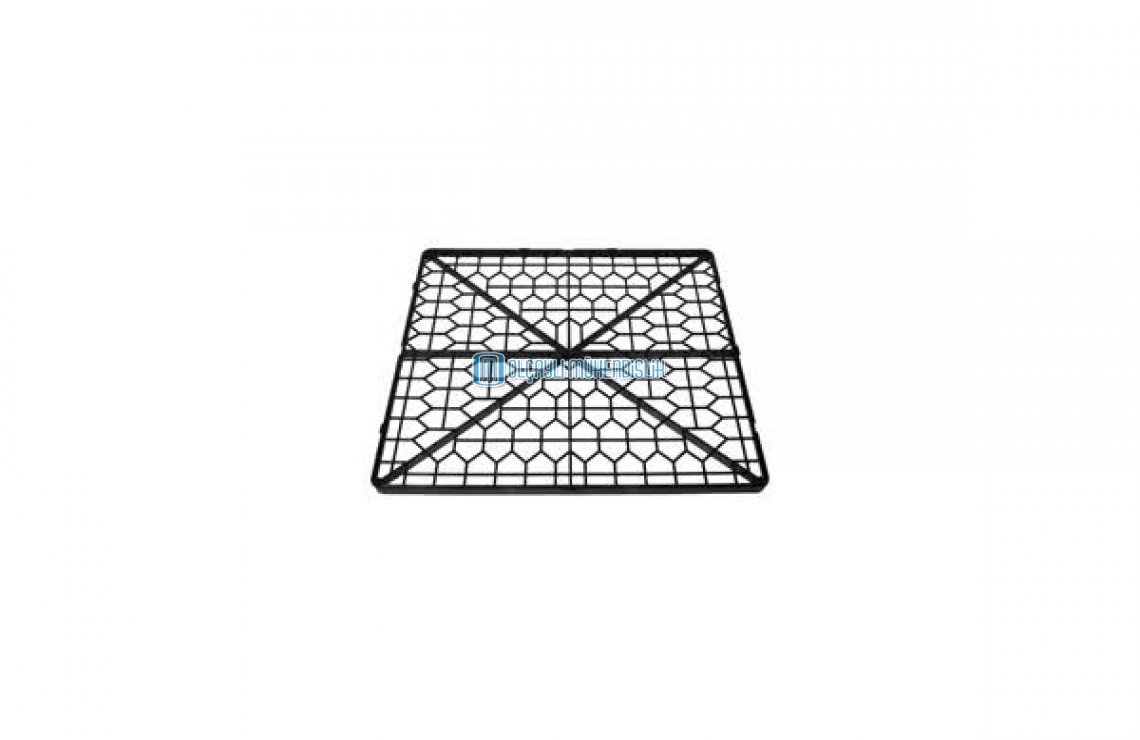

Izgara Ölçüsü
600 x 600 x 45
Askıdaki Katı Madde Miktarı (PPM)
Sınırsız
Çalışma Sıcaklığı
-20°C   /  80 °C
Bağlantı Elemanları
Paslanmaz Tel, Ara Mesafe ve Support

Grid Dolgu Su Soğutma Kulesinde ne işe yarar ?

Grid veya hücresel dolgu olarak da bilinen grid dolgu, su soğutma kulelerinde kullanılan bir tür soğutma kulesi dolgu malzemesidir. Bir grid deseni oluşturan bir dizi yakın aralıklı, paralel çubuktan oluşur. Çubuklar, dolgu yapısı içinde açık alanlar veya "hücreler" oluşturacak şekilde düzenlenmiştir. Grid dolgu, dolgu üzerinden akan sıcak su ile soğutma kulesinden geçen hava arasında verimli ısı alışverişini kolaylaştırmak için tasarlanmıştır.

Su soğutma kulelerinde grid dolgunun nasıl çalıştığı aşağıda açıklanmıştır:

  1. Su Dağıtımı: Endüstriyel proseslerden veya HVAC sistemlerinden gelen sıcak su, genellikle borular ve nozullardan oluşan bir dağıtım sistemi tarafından grid dolgusunun üst kısmına eşit olarak dağıtılır. Su, grid dolgu malzemesi içinden akar.
  2. Film Oluşumu: Su, grid dolgunun açık hücrelerinden akarken çubukların yüzeylerinde ince bir film oluşturur. Bu film, su ve hava arasında maksimum yüzey alanı teması sağlayarak ısı transferini teşvik eder.
  3. Hava akışı: Eş zamanlı olarak, ortam havası fan sistemi tarafından soğutma kulesinin içine çekilir. Bu hava grid dolgusundan geçerek çubuklar üzerindeki ince su filmi ile temas eder.
  4. Isı Değişimi: Sıcak sudan gelen ısı, grid dolgusu boyunca temas ettikçe havaya aktarılır. Isı, suyun kısmen buharlaşmasına neden olur ve işlem sırasında kalan suyu soğutur.
  5. Buharlaşma ve Soğutma: Suyun kısmi buharlaşması kalan sudan ısı enerjisini uzaklaştırarak suyu etkili bir şekilde soğutur. Soğutulan su daha sonra soğutma kulesi havzasının dibinde toplanır ve daha fazla soğutma için endüstriyel prosese geri devirdaim edilmeye hazır hale gelir.
  6. Hava Tahliyesi: Artık ısınmış ve nem yüklü hava soğutma kulesinden üst kısımdan çıkar ve atmosfere salınır.

Grid dolgu tasarımları, hava ve suyun türbülanslı karışımını teşvik etmede özellikle etkilidir ve iki ortam arasındaki temas yüzey alanını en üst düzeye çıkarır. Bu gelişmiş temas, verimli ısı transferini kolaylaştırır ve grid dolguyu birçok soğutma kulesi sisteminde popüler bir seçim haline getirir.

Grid dolgu etkili olsa da, dolgu malzemesi seçiminin soğutma yükü, su kalitesi ve çevresel faktörler dahil olmak üzere belirli soğutma kulesi gereksinimlerine göre değişebileceğini belirtmek gerekir. Uygulamanın özel ihtiyaçlarına göre soğutma kulelerinde sıçrama dolgusu veya film dolgusu gibi farklı dolgu malzemeleri kullanılabilir.
